一、特性及應用

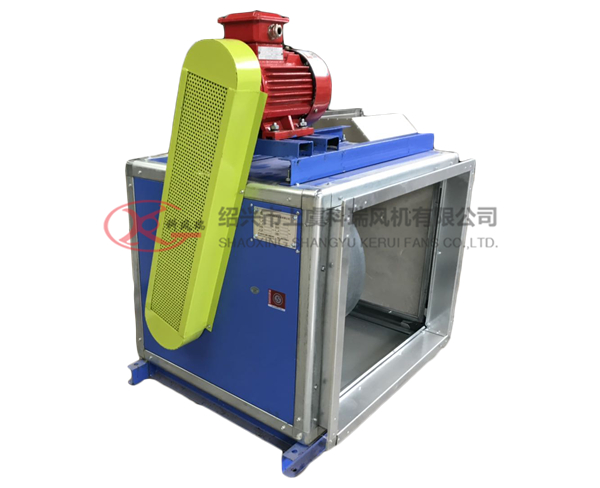

HTFC系列風機系我公司研制成功的一種一機兩用、高效事、低噪聲柜式離心風機,具有明顯的噪聲低、耐高溫性能優(yōu)良、結構新穎緊湊、振動小、重量輕、安裝維護方便等優(yōu)點,廣泛應用于賓館、飯店、禮堂、影劇院、地下室、廠礦企業(yè)、辦公樓等需要消防排煙、廚房排著煙及通風換氣的場合(吊裝、座地安裝均可),既可送風又可排風,現已暢銷全國各地,深受用戶好評,是目前高層建筑消防排煙、通風換氣的理想產品。
本系列產品分為A型和B型兩種,電動機安裝在箱體外的為A型,經耐高溫試驗,在煙氣溫度大于280七高溫情況下,能連續(xù)運轉30分鐘以上,達到消防排煙之目的,配用雙速電機后,既可在低速通風換氣,又可在高速時消防排煙,為一機兩用:電動機安裝在箱體內的為B型,一般作送排通風使用。

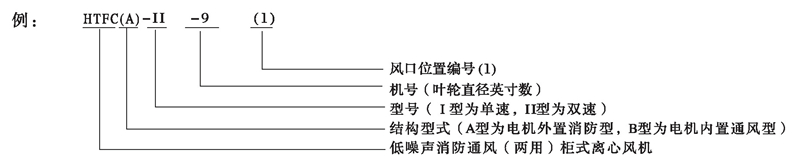

二、型號說明

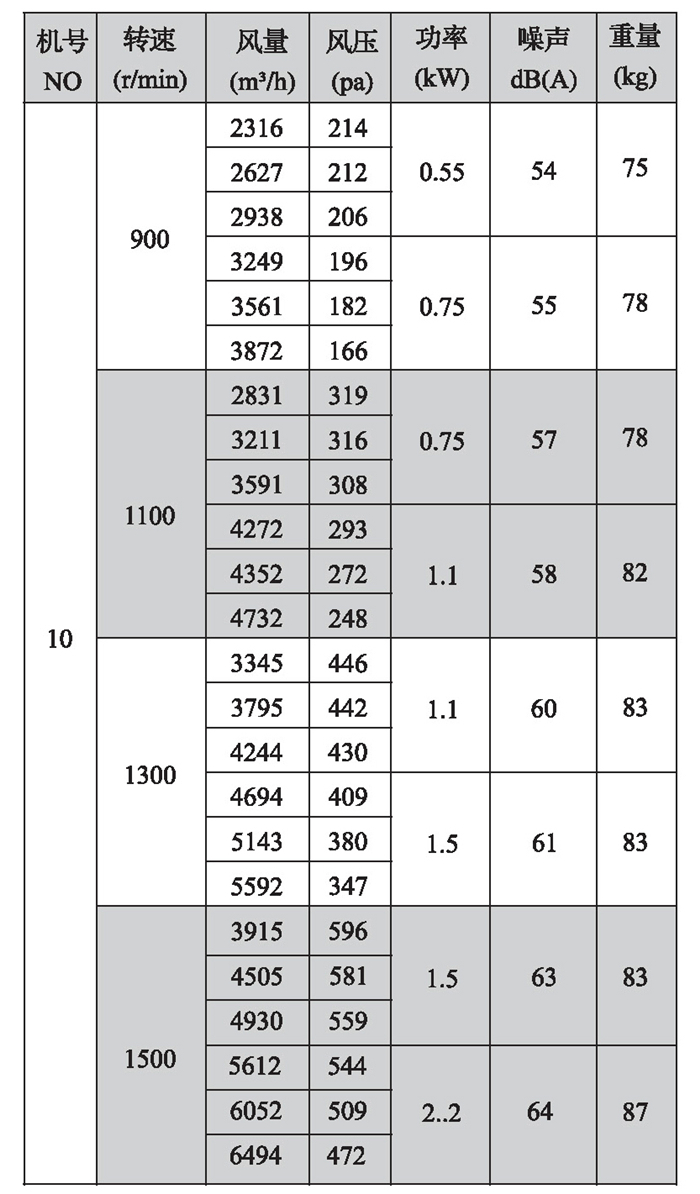

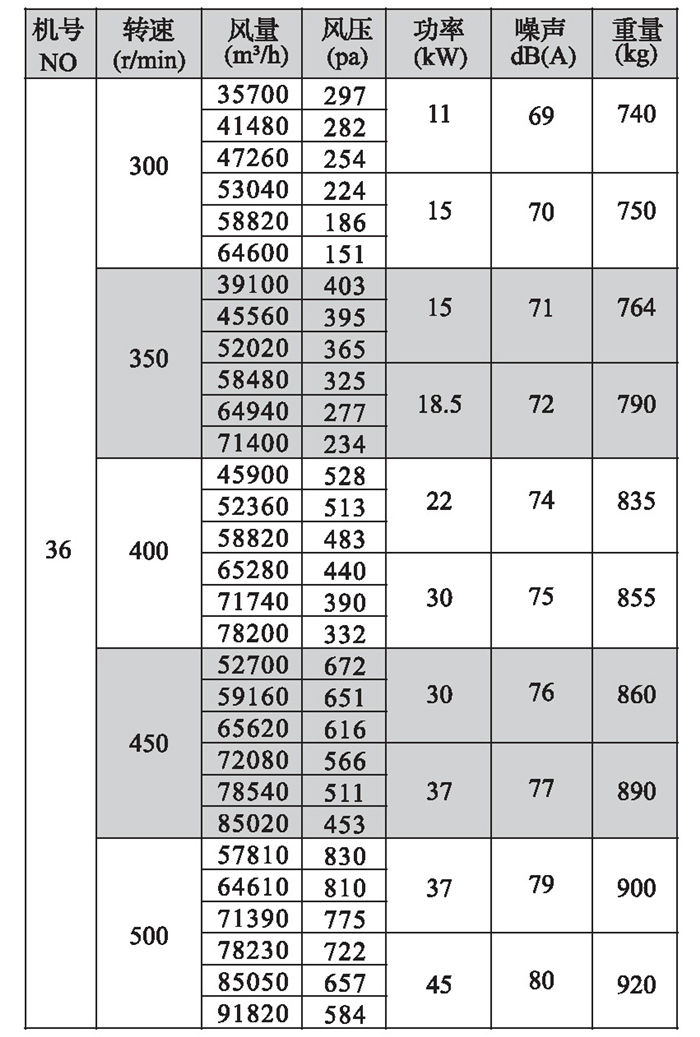

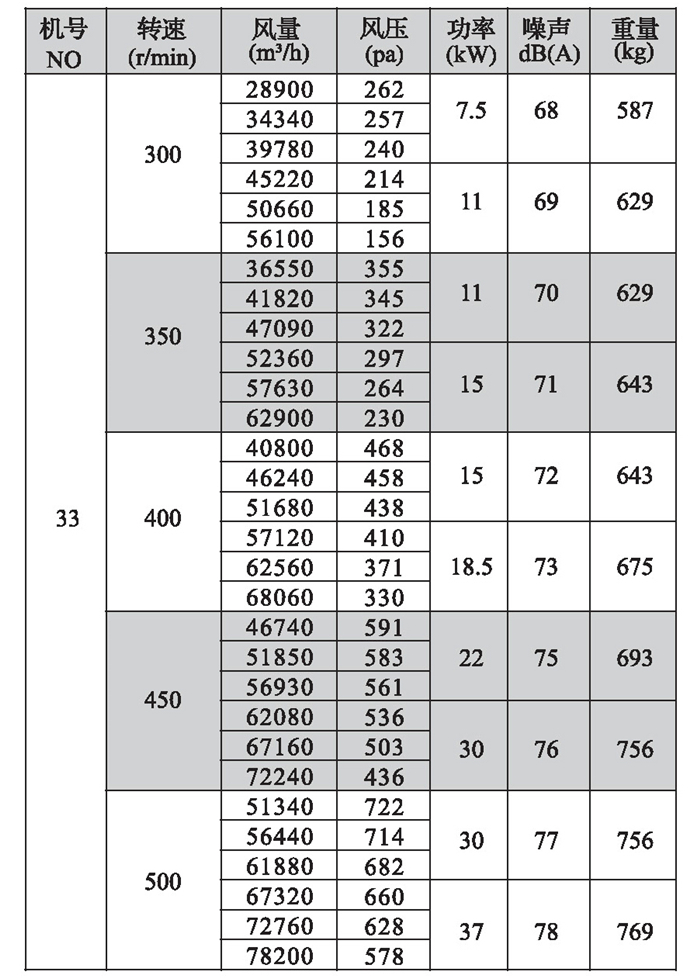

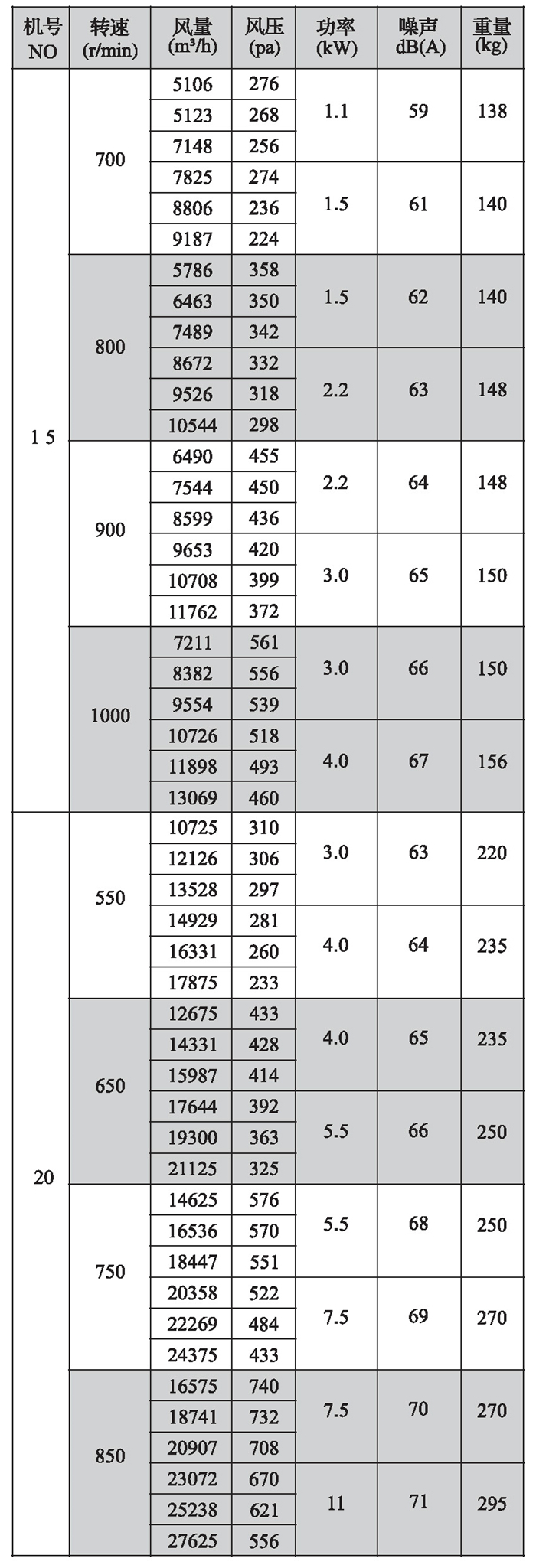

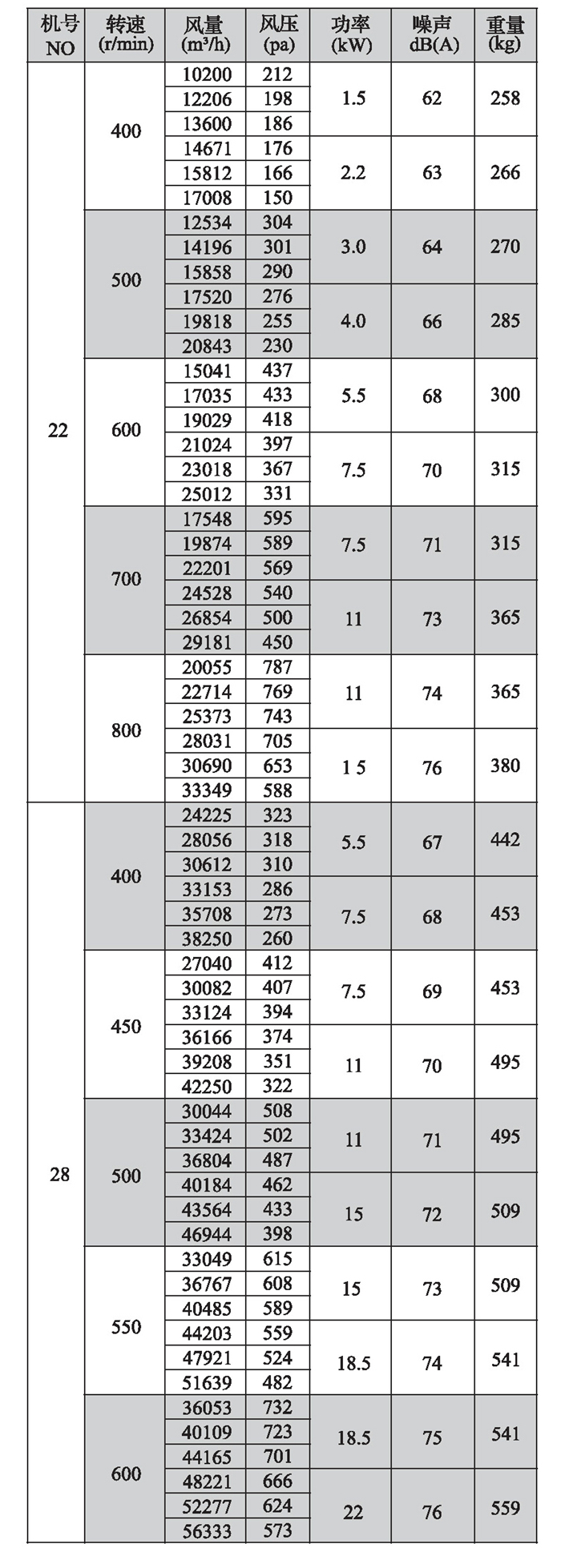

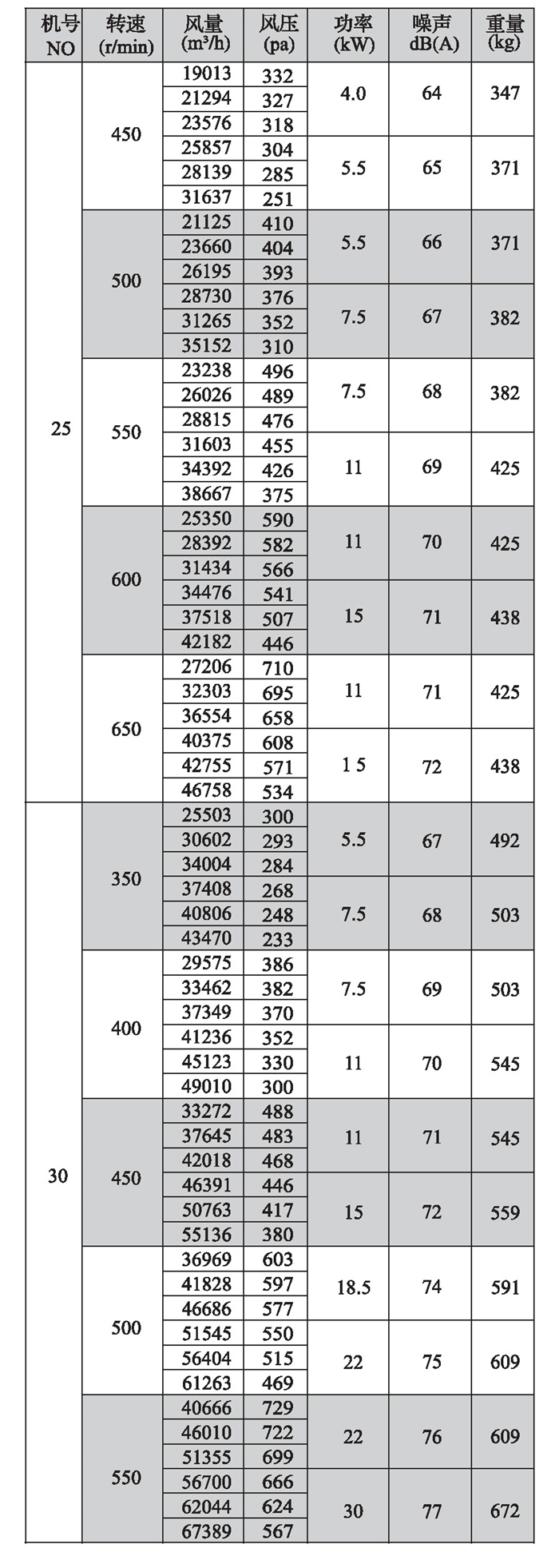

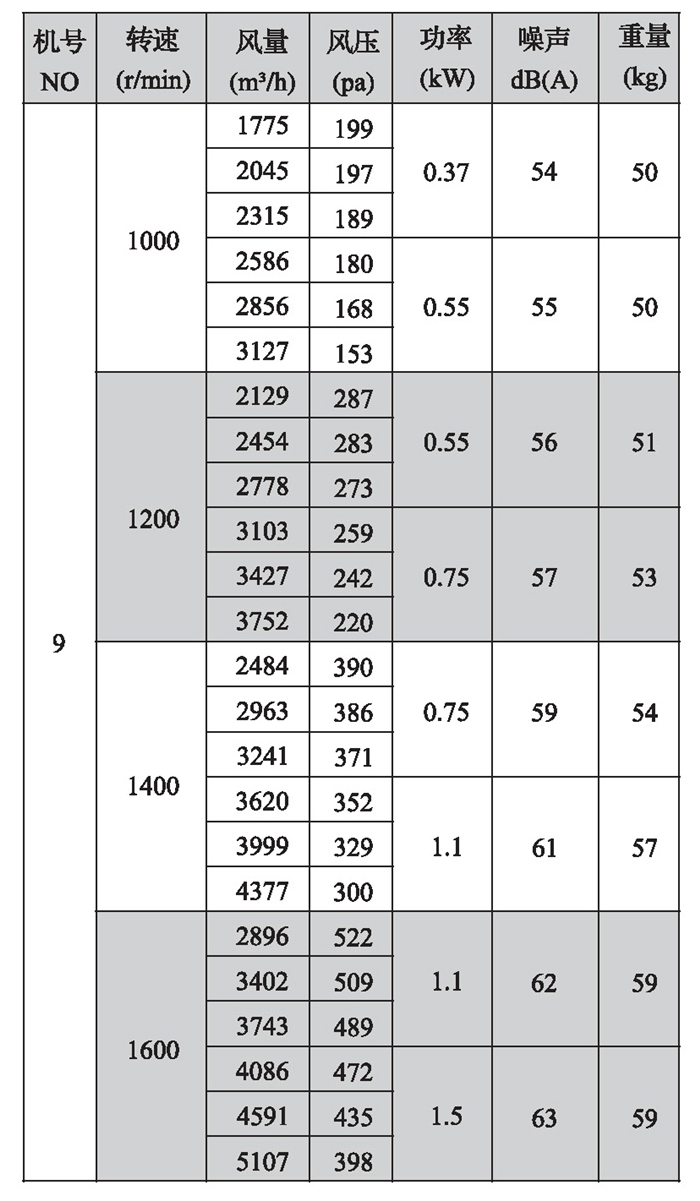

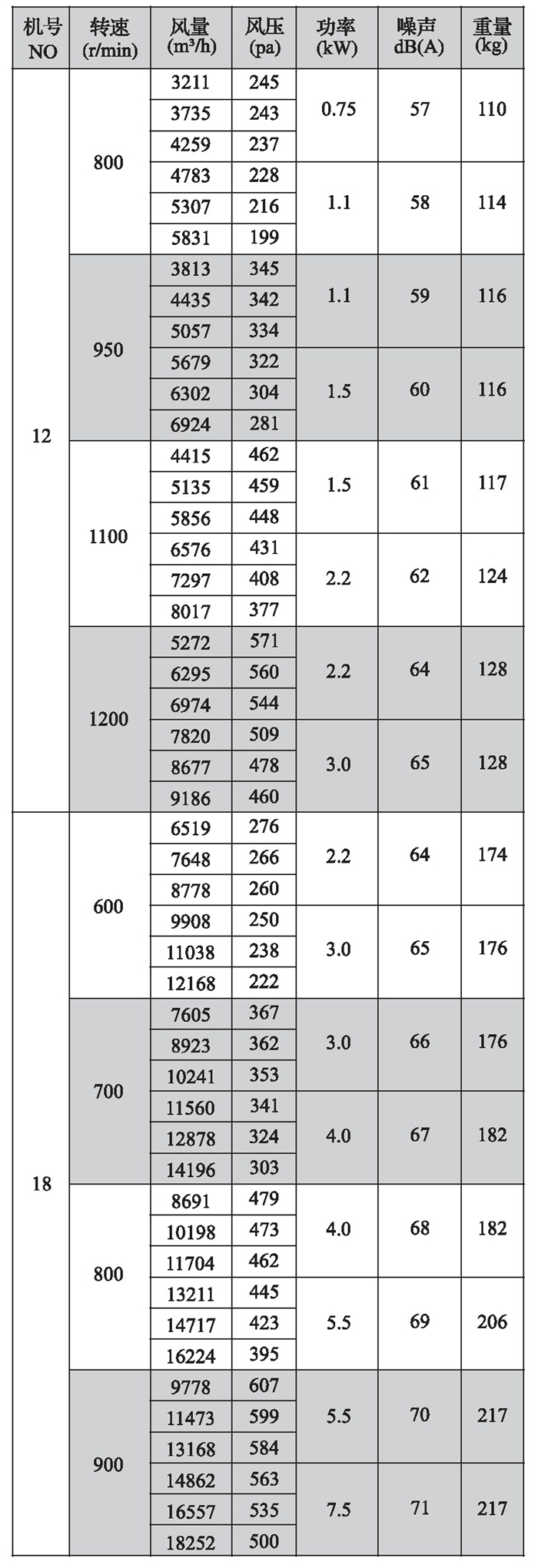

三、性能參數表
HTFC-|型(單速)
HTFC-Ⅰ型(單速)
HTFC-I型(單速)
HTFC-I型(單速)

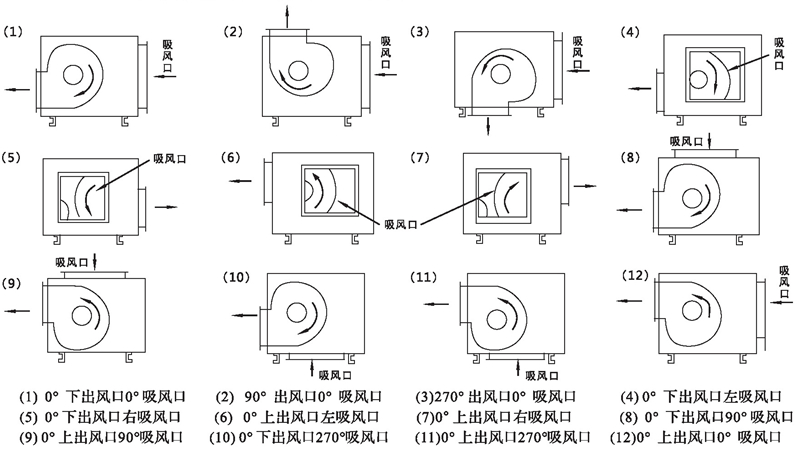

四、HTFC型風機進出風口位置編號表

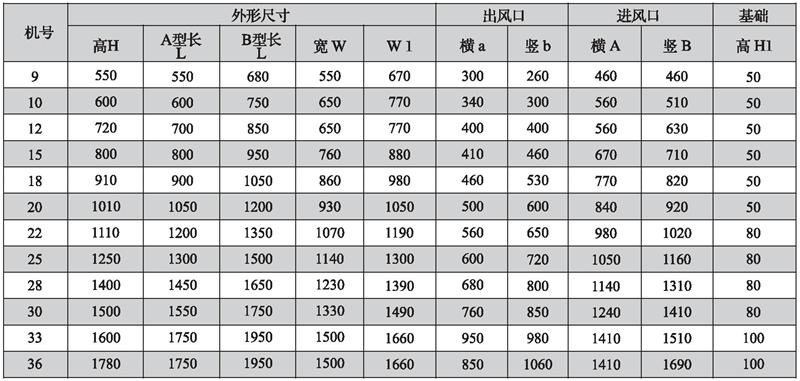

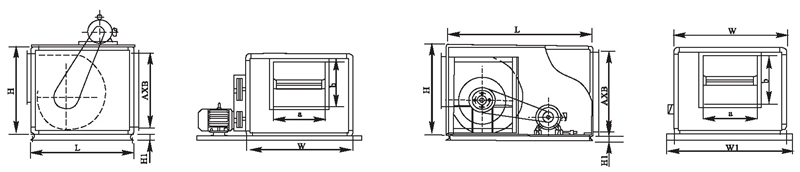

五、HTFC型風機外形尺寸表(單位: mm)
注:1. A型風機箱的電機機座號大于等于160,則電機放在風機側面或F面,機座號小于等于132,則電機放在風機上面(如外形尺寸圖);
2.機號NO為葉輪直徑英寸數,如電機放在風機上面,A型高度須補加電機高度,寬度須補加皮帶罩寬度;如電機放在風機側面,A型寬度須補加電機長度。
